直接看见，系统如何运行。

拖动模型即可探索，设备与管线已完整显示。

空间视图

查看楼层

单指旋转，双指平移与缩放；也可用画面上的加减按钮。

模型就绪后即可观看动态演示。

更多显示设置

默认已显示设备与全部管线，可按需调整。

建筑半透明空调设备冷媒液管与气管冷凝水管流向箭头送回风与散热示意

设备与模型依据

点击模型中的设备、管路或柱体，查看平面依据与展示假定；也可从下方选择设备。

定位设备

尚未选择模型对象。

如何理解这个模型

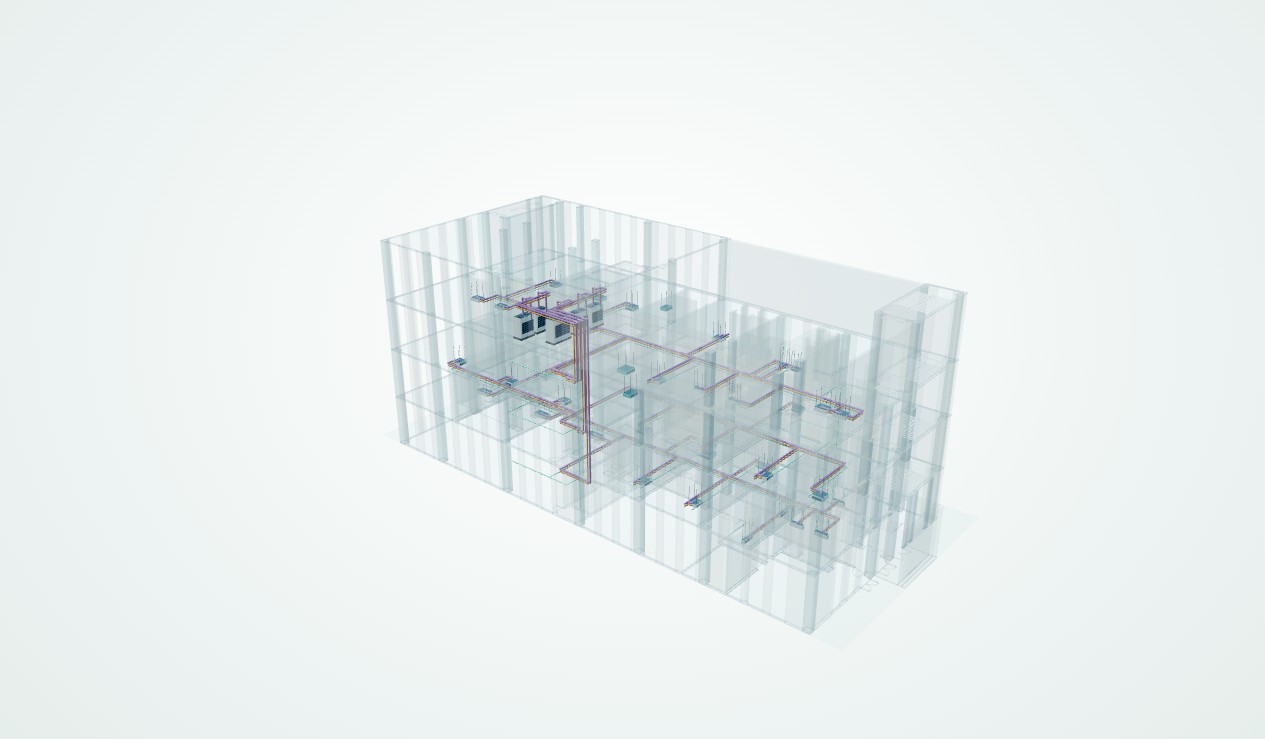

这是依据项目图纸整理的空间与机电原理参考，不是已安装、已确认的施工或竣工模型。

保留原有墙线、柱轮廓、设备与管道的平面位置。墙柱为竖向投影；门窗立面、真实楼板及挑空、楼梯坡度、外墙材料、坡屋面与女儿墙实体未建模。浅色参考片不等于实际楼板。
楼面固定采用 0 / 4.5 / 9.0 / 13.5 米示意标高。屋面线稿置于 18.7 米参考面，不代表整个屋面同高；屋面与其余楼层底图的版本一致性尚待确认。
室内机与新风机中心暂设楼面以上 3 米；室外机底部暂设楼面以上 0.15 米。设备外壳、吊杆、风口方向和部分尺寸含假定，不能据此选型或定位安装。
冷媒液管 / 气管中心暂设为楼面以上 3.00 / 3.20 米，演示外径放大为 10 / 15 厘米，不是确认的铜管管径。冷凝水中心暂设为 2.85 米、演示外径 6 厘米。
四组供液与回气回路按原图标号及入口暂配，三层两个回路的对应关系待确认。各回路独立，不将不同系统串联；新增井位、跨层立管、分歧断口短接和设备接管均为假定。气管立管横向错开 24 厘米，仅为辨识。
首层东侧不完整支管作展示补接。动画沿选定的连续路径供液并反向回气，原图重复或循环线路保留显示；不代表真实分流、流量、压力、温度场或计算仿真。
冷凝水与冷媒分离，经两条示意立管下排至首层以上 0.15 米的预留接驳点。排水坡度、存水弯和建筑排水接驳未设计。展开楼层时连接随之拉伸，展开长度不能用于计量。
辅助室外机及新风机未擅自接入多联机主回路。容量、回油、穿层开洞、防火封堵、支架与施工碰撞未校核。正式参数及实施范围以经确认的设计文件为准。
